Vad gör hjälpmaterial kritiska för rörsystem?

I industriella rörsystem, Hjälpmaterialserien är inte valfria tillbehör utan kärnkomponenter som säkerställer systemets tätningsintegritet, stabilitet och långsiktig tillförlitlighet. Från flänspackningar och flexibla kopplingar till rörklämmor, munstycken och mekaniska kopplingar, dessa hjälpmaterial påverkar direkt rörledningens tryckbärande kapacitet, mediakompatibilitet och underhållscykler. Enligt data från ingenjörspraktik, cirka 80 % av läckageincidenterna i rörledningar härrör från felaktigt val av hjälpmaterial eller felaktig installation snarare än defekter i själva huvudrörmaterialet. Därför är vetenskaplig konfigurering av hjälpmaterialserien det primära steget för att säkerställa säker drift av industriella rörsystem inom kemisk bearbetning, vattenbehandling, läkemedelstillverkning och relaterade applikationer.

Flänspackningsserie: Den första försvarslinjen för tätningssystem

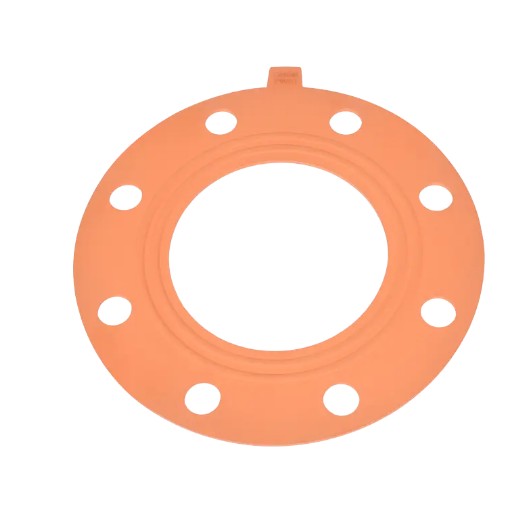

Flänspackningar är kritiska tätningselement vid rörledningsskarvar som förhindrar medialäckage. Beroende på materialsammansättning och driftsförhållanden inkluderar vanliga flänspackningar EPDM (Ethylene Propylene Diene Monomer), FPM (fluorkarbongummi) och EPDM PTFE kompositpackningar, var och en lämpad för olika temperaturintervall och kemiska miljöer.

Prestandajämförelse av större packningsmaterial

Specifikationssystem och urval Essentials

Specifikationssystemet för flänspackningar följer standarder för nominell diameter (DN), med gemensamma specifikationer inklusive DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , täcker flera applikationer från lågt till högt tryck. Urvalet bör fokusera på följande tre dimensioner:

• Mediakompatibilitet: Vid transport av starka syror eller alkalier är PTFE-kompositpackningar att föredra; för standardvattensystem kan EPDM-packningar användas för att minska kostnaderna.
• Temperatur- och tryckmatchning: När driftstemperaturen överstiger 150°C eller trycket överstiger PN16, måste FPM eller spirallindade metallpackningar väljas för att förhindra gummiåldring och fel.
• Konfiguration av flänsyta: Upphöjda flänsar (RF) passar platta packningar, medan han- och honflänsar (MFM) kräver placeringsringpackningar för att förhindra installationsfel.

Flexibel anslutningsserie: Nyckelkomponenter för att absorbera vibrationer och termisk förskjutning

Mellan pumputrustning och rörsystem har flexibla kopplingar den kritiska funktionen att absorbera mekaniska vibrationer och kompensera för termisk expansion och sammandragning. PPH (Polypropylene Homopolymer) flänsade flexibla kopplingar, med sin utmärkta kemikaliebeständighet, har blivit standardkonfigurationer för kemiska rörsystem.

Applikationsskillnader mellan koncentriska och excentriska flexibla kopplingar

Koncentriska flänsförsedda flexibla kopplingar är lämpliga för raka anslutningar med identiska rördiametrar, effektivt absorberande axiell förskjutning på 10-15mm . Excentriska reducerflänsade flexibla kopplingar används däremot för övergångar mellan olika rördiametrar, med gemensamma specifikationer som t.ex. D40×32, D50×32, D50×40, D63×32, D63×40 , bibehålla flexibel buffringsfunktionalitet samtidigt som diameterövergångar uppnås.

Tekniska fördelar med PPH Flexible Connectors

• Kemisk korrosionsbeständighet: PPH-material tål de flesta kemiska medier inom ett pH-område på 1-14, lämpligt för betning, galvanisering, avloppsrening och andra mycket korrosiva miljöer.
• Temperaturprestanda: Kontinuerlig drifttemperatur upp till 100°C, med kortvarig tolerans upp till 110°C, uppfyller allmänna industriella krav för transport av heta vätskor.
• Mekanisk styrka: Draghållfasthet på 25 MPa och sträckgräns på 22 MPa, vilket säkerställer ingen brott eller deformation under hydrostatisk testning vid 1,5 gånger det nominella trycket.
• Livslängd: Under standarddriftsförhållanden är PPH flexibla kontakter designade för en livslängd som överstiger 50 år, vilket avsevärt minskar systemets underhållsfrekvens.

Serien rörklämmor och mekaniska beslag: grundläggande stöd för rörledningsfixering och underhåll av utrustning

Rörklämmor är oumbärliga fästelement i rörledningsinstallation, som tjänar till att begränsa rörledningens förskjutning, fördela stödkrafterna jämnt och förhindra rörledningsslingring orsakad av vätskepåverkan. PPH-rörklämmor har samma kemiska motståndskraft som själva rörkroppen, vilket undviker de elektrokemiska korrosionsproblem som vanligtvis ses med metallklämmor.

Specifikationer för rörklämmor och bärande kapacitet

Rörklämmans serie täcker hela diameterområdet från DN15 (D20) till DN50 (D63) , med snäpp- eller bultdragande strukturer. Med rörklämman DN32 som ett exempel är dess standardbärande kapacitet inte mindre än 500N , kapabel att motstå dynamiska stötkrafter som genereras när den inre vätskeflödeshastigheten når 4,5 m/s. I scenarier för parallellinstallation av flerskiktsrörledningar rekommenderas en strategi för skiktad arrangemang, med avstånd mellan skikten vid ≥150 mm för att underlätta underhållsverksamheten.

Funktionellt värde för mekaniska beslag

Draghandtag och beslag i serie gångjärn används främst för öppningsmekanismer på utrustningsskåp och inspektionsportkåpor. Kraftiga gångjärn, gjorda av glasfiberförstärkt PP, erbjuder en enkel enhets bärförmåga på 80-120 kg , lämplig för ofta öppnade/stängda applikationer som stor filtreringsutrustning och reaktorbrunnar. Små gångjärn är lämpliga för lätta belastningsscenarier som instrumentlådor och kontrollskåp, med standardavstånd för monteringshål på 25mm×40mm , kompatibel med standardutskärningsmått för plåt.

Spiralmunstycke-serien: kärnelement för effektiv massöverföring och distribution

Spiralmunstycken omvandlar vätska till sprayer med ihåliga eller solida koner genom en unik spiralflödesstyrningsstruktur, som används i stor utsträckning i gasskurning, kylning, brandskyddssprinklersystem och kemiska reaktionstorn. Deras mest anmärkningsvärda egenskap är exceptionell kapacitet mot igensättning , med flödespassagediametrar upp till 3 gånger munstyckets utloppsdiameter, vilket gör dem lämpliga för cirkulerande vattensystem som innehåller suspenderade partiklar.

Tekniskt parametersystem för spiralmunstycken

Munstyckets material och drifttillstånd matchar

Spiralmunstyckskroppar är vanligtvis gjorda av PPH eller glasfiberförstärkt polypropen, med keramiska eller 316L rostfria stålinsatser för munstyckskärnan. I rökgasavsvavlingssystem (FGD), där halten fast slam når 15%-20% , spiralmunstycken med full flöde utan reducerad diameter måste väljas, vilket säkerställer minsta passagediameter ≥15 mm. I halvledarsystem för ultrarent vatten krävs PTFE-munstycken för att säkerställa att innehållet av extraherbara joner förblir under 0,1 ppb .

Colored Fittings Series: Praktiska lösningar för identifieringshantering och systemvisualisering

Färgade rörkopplingar använder olika färger för att särskilja mediatyper eller processflöden, vilket fungerar som ett effektivt sätt att förbättra effektiviteten i ledningssystemhanteringen. I stora industriella installationer kan standardiserad färgkodning förkorta underhållssvarstiderna med 30%-40% och avsevärt minska riskerna för feloperationer.

Rekommenderade standarder för industriell färgkodning

• Grön: Process kylvatten, cirkulerande vattensystem
• Blå: Tryckluft, instrumentluftsystem
• Gul: Kemisk leverans, pipelines för sura och alkaliska medier
• Röd: Brandskyddsvatten, högtemperaturångsystem
• Grå/svart: Dränering, avgasbehandlingssystem
• Vit/Transparent: Ultrarent vatten, livsmedelsklassade media

Basmaterialet i färgade beslag förblir standard PPH, med färger införlivade i ytskiktet genom samextrudering eller formsprutningsprocesser, vanligtvis med en tjocklek på 0,5-1,0 mm , utan att påverka beslagets kroppsstyrka eller kemikaliebeständighet. Det bör noteras att i områden med stark UV-exponering utomhus bör UV-stabiliserad färgförråd väljas för att förhindra färgblekning som kan äventyra identifieringseffektiviteten.

Systemintegration och urvalsstrategi

Urvalet av Hjälpmaterialserien bör inte utföras isolerat utan konstrueras i samordning med huvudledningssystemet. Följande är beprövade urvalsstrategier från ingenjörspraktik:

Total livscykelkostnadsanalysmetod

När man jämför hjälpmateriallösningar bör uppmärksamheten inte begränsas till enbart initiala upphandlingskostnader; total livscykelkostnad (LCC) bör beräknas. Med DN50 kemiska rörledningar som exempel, även om den initiala kostnaden för EPDM PTFE kompositpackningar är ca. 40 % högre än vanliga EPDM-packningar, under mycket korrosiva driftsförhållanden sträcker sig deras utbytescykel från 6 månader till över 3 år, vilket minskar omfattande underhållskostnader med mer än 60 % .

Kompatibilitetsmatrisverifiering

Att upprätta en matris för kompatibilitet med media och material är ett viktigt steg för att undvika valfel. Till exempel, vid transport av klorhaltigt blekmedel (natriumhypokloritkoncentration >10%), genomgår EPDM-packningar snabb åldring och sprickbildning, vilket kräver PTFE- eller FPM-material istället. I varmvattensystem över 80°C är FPM:s kompressionsinställningshastighet (<15 %) betydligt överlägsen EPDM (>25 %), vilket säkerställer en långsiktig tätningstillförlitlighet.

Standardisering och lageroptimering

Det rekommenderas att standardisera extra materialspecifikationer till fyra basdiametrar— DN15, DN25, DN50, DN100 — täcker över 80 % av tillämpningsscenarierna. Genom att minska specifikationen kan kostnaderna för reservdelslager sänkas med 35%-50% , samtidigt som materialmobiliseringstiden förkortas under akuta reparationer. För icke-standardiserade krav under speciella driftsförhållanden, är det lämpligt att reservera en 10%-15% anpassningsförhållande för att säkerställa flexibilitet i systemdesign.
