Plaströrförening: Hur man väljer material, tätningar och tryckklasser

En avstängningspersonal på en kemisk fabrik hade ett jobb kvar innan omstart: byt ut en läckande packning på en ventil tolv meter inuti en helsvetsad PPH-ledning. Att kapa röret innebar en ny spole, en ny svets, en kylningsvänte och ett andra tryckprov, fyra extra timmar enligt ett schema utan något att spara. En plaströrskoppling vid ventilinloppet skulle ha förvandlat det jobbet till en tiominutersuppgift med en enda remnyckel.

Det är det praktiska fallet för ett fackförbund, och det är därför specifikationen är viktigare än enhetspriset. Att välja en plaströrsförband kommer ner till fem beslut: ett kroppsmaterial som matchar röret, en tryckklass som matchar systemet, en tätningselastomer som överlever mediet, en ändkoppling som matchar hur skarven ska göras och en kopplingsstil som passar utrymmet. Om du gör fel så läcker du antingen vid start eller förlorar den service du betalat för.

Vad är en plaströrsförband och när det slår en koppling

En koppling är en tredelad koppling: två ändkroppar permanent förbundna med röret genom värmesmältning, stumsvetsning eller gängning, och en central mutter som drar de två ytorna mot en tätning. Den tätningen, vanligtvis en O-ring, ibland en platt packning eller en PTFE-ring, sitter i ett spår på ena ytan. Lossa muttern och skarven öppnas; dra åt den och tätningen formas igen. Ingenting är klippt.

En koppling är en beslag i ett stycke. När röret är smält eller svetsat in i det är fogen permanent. Det är bra på raksträcka som ingen öppnar, och det är mindre och billigare. Det är fel val överallt där linjen behöver service.

Regeln vi ger kunderna: sätta en fackförening varhelst en joint kommer att öppnas mer än en gång i anläggningens liv. I praktiken betyder detta:

  • Vid inlopp och utlopp av pumpar, ventiler och filter avlägsnas för underhåll
  • Där instrument, synglas eller provtagningspunkter byts ut med jämna mellanrum
  • Där en annan leverantörs utrustning ansluter till en annan underhållscykel
  • I slutet av långa körningar, så en sektion kan lyftas ut utan att skära

Läsa en unionsspecifikation: Fem beslut i en tabell

Unionens artikelnummer ser likadana ut men beskriver väldigt olika beslag. En 1,0 MPa hylsa-fusion PPH-koppling med en EPDM-tätning och en 1,6 MPa stumsvetsad PVDF-koppling med en FPM-tätning är inte utbytbara, även när ytterdiametern matchar.

Tabell 1: De fem specifikationsbesluten att lösa innan en plaströrsförband beställs.
Beslut Vad den styr Typiska alternativ
Kroppsmaterial Kemisk kompatibilitet, temperaturtak, renhet, styrka Beta-PPH/PPH för allmän vatten- och kemikaliebelastning; PPN där mer styrka behövs; PVDF för aggressiva medier, hög renhet och högre temperaturer
Tryckklass Maximalt arbetstryck skarven håller vid arbetstemperatur 1,0 MPa, 1,6 MPa, 6 MPa
Täta elastomer Kemisk beständighet och temperaturgräns för den mjukaste delen EPDM, FPM, EPDM med PTFE-beläggning
Avsluta anslutningen Hur facket fäster på röret och vilka verktyg som behövs Socket fusion; kort eller förlängd stumsvets; gängad hona eller hane
Facklig stil Hur fogen möter nästa komponent Dubbel union, enkel kvinnlig union, flänsad kroppsunion

Val av sigill är där de flesta unionsproblem börjar

Kroppen i en plastförening misslyckas sällan; sälen gör det. EPDM är standard för vatten, avloppsvatten och många utspädda kemikalier, och den klarar väderpåverkan bra över ett brett temperaturband. FPM passar oljor, kolväten och mer aggressiva medier och tål högre temperaturer. Där ingen enskild elast fungerar, ger en EPDM-ring med en PTFE-yta PTFEs kemiska beständighet med elasticiteten hos gummi.

Två vanor förhindrar de flesta tätningsrelaterade stillestånd. Bekräfta kompatibilitet mot det verkliga mediet, koncentrationen och driftstemperaturen, inte mot ett allmänt kemiskt namn. Och ha reservtätningar för varje kopplingsstorlek på plats, eftersom en koppling som inte kan tätas om är bara en dyr koppling. När en skarv redan har läckt är felläget vanligtvis synligt på ringen: kompressionssats, ett hack från en vass rörände, svullnad eller en ring som trycks ut ur spåret. Dessa symtom upprepas över en växt, så det lönar sig att läsa dem istället för att bara byta ut delar. Se dessa anteckningar på vanliga O-ringfel och hur man snabbt identifierar dem .

Matcha unionsänden med rörsystemet

Ändanslutningen avgör hur kopplingen monteras och hur mycket av rörets ursprungliga styrka skarven behåller.

Socket fusion fackföreningar

Uppvärmda hylsor smälter samman röränden och kopplingsänden, vilket ger en homogen skarv utan tillsats av material. Detta är standardvalet för PPH och PPN vatten- och kemikalieledningar med måttliga diametrar, och det snabbaste alternativet med rätt smältverktyg.

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal β-PPH Sockel Fusion Union Pipe Fitting 1.0MPa EPDM/FPM tätning Denna sockelfusion passar PPH- och PPN-vatten- eller kemikalieledningar med måttlig diameter, med EPDM/FPM-tätning och värden upp till 1,0 MPa. Visa produkt →

Förlängda hylsor stumsvetsar

Där själva röret är stumsvetsade, vanligtvis vid större diametrar och högre tryckklasser, bör kopplingsändarna också vara stumsvetsade. Förlängda hylsor ger svetsmaskinen mer material att hålla och ger en mer förlåtande svets.

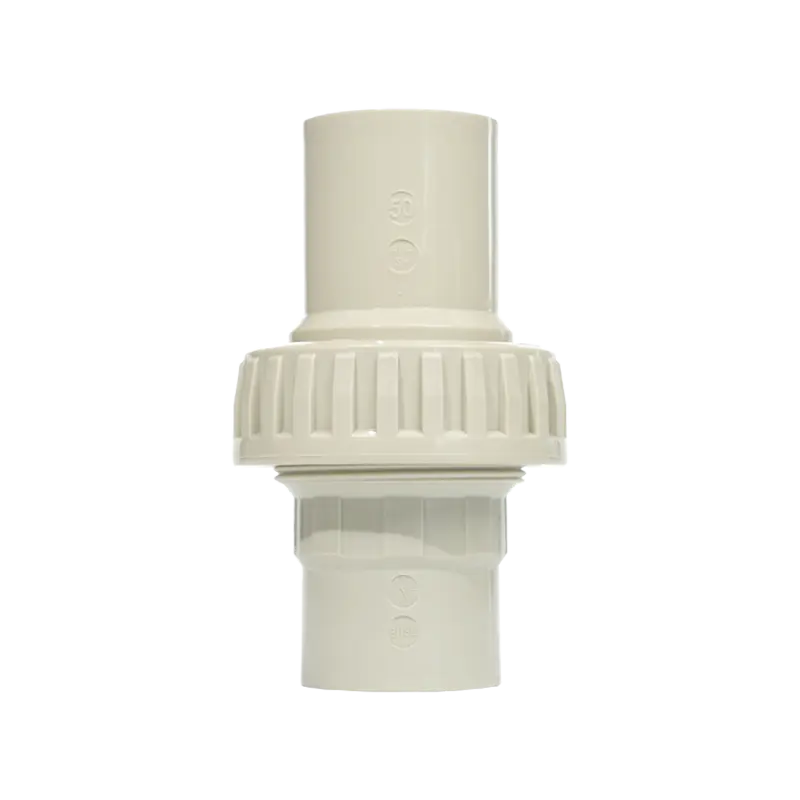

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM För stumsvetsade PPH-linjer med större diameter eller högre tryck, erbjuder denna förlängda hylsa extra svetsmaterial och en mer förlåtande fog, klassad 1,0 MPa. Visa produkt →

Gängade fackföreningar

En enda honkoppling gängas direkt på en hanport på en pump, ventil eller instrument, vilket hjälper när utrustning kommer med en gängad anslutning. Gängade ändar har praktiska gränser för diameter och tryck, och de behöver tejp eller klistra på gängan, aldrig på kopplingens tätningsyta.

β-PPH Single Female Union with EPDM/FPM Seal β-PPH Single Female Union med EPDM/FPM-tätning Gänga på hanpump, ventil eller instrumentportar; dess EPDM/FPM-tätning ger måttlig syra/alkali-resistens för 1,0 MPa PPH socket fusionsrör. Visa produkt →

Fackliga organ kommer från samma material som resten av serie rörkopplingar av plast , så att en ventil, koppling och rör på en linje kan dela en enda grad och en enda fusionsprocedur.

Installation och vridmoment: Fem orsaker till läckor

  1. Överhettning under fusion. För mycket värme skapar en inre vulst som gör hålet smalare och fångar upp stress; för lite lämnar en kall fog. Följ värmetabellen för aktuell diameter och material.
  2. Överdra åt muttern. Handtight plus ett litet sista varv räcker normalt. Extra kraft deformerar O-ringen, spricker muttrar på stora storlekar och gör nästa service svårare.
  3. En förskjuten eller felinriktad tätning. En ring som rullar ut ur spåret kommer inte att täta, oavsett vridmoment.
  4. Ostödd rör. En union som bär vikten av en ostödd spännvidd står under konstant böjspänning. Stöd båda sidor nära fogen.
  5. Tätningsmedel på tätningsytan. Tejp eller pasta hör endast till gängade ändar; på tätningsytan förorenar det elastomeren och skapar en läckbana.

Trycktest före isolering, inte efter. Ett fackförbund som håller 1,5 gånger arbetstrycket i trettio minuter är mycket mindre sannolikt att överraska någon vid start.

En kort upphandlingschecklista

  • Materialkvaliteten matchade röret och bekräftades mot det faktiska mediet
  • Tryckklass lika med röret, reducerad för driftstemperatur
  • Tätningselastomer namngiven på ritningen eller inköpsordern, inte lämnad till leverantörens standard
  • Ändkonfiguration och dimensioner kontrollerade mot den rörstandard som används på plats
  • Reservtätningar beställs tillsammans med facken

Två varningssignaler spelar roll. Om kroppen citeras som generisk PPH utan betyg, och sigillen är namnlös, kan du inte granska vad som kommer, vilket är en större risk på en reglerad eller högvärdig linje än någon prisskillnad mellan leverantörer.

Vanliga frågor: Plaströrföreningar i praktiken

Kan en plaströrskoppling återanvändas efter att den har öppnats?

Ja, om muttergängorna och båda ändytorna är oskadade. Byt ut tätningen som en självklarhet, eftersom elastomerer tar ett kompressionsset och tätar sällan lika bra andra gången.

Vad är skillnaden mellan en union och en fläns?

En flänsförband använder två flänsytor, en packning och en ring av bultar. En union använder en gängad mutter och en låstätning. Fackföreningar är snabbare och behöver mindre utrymme; flänsar passar större diametrar och högre belastningar.

Varför läckte mitt fackförbund efter en rutintjänst?

Vanligtvis var tätningen förskjuten, klämd eller ersatt med fel elastomer, eller så drogs muttern åt av känsla. Kontrollera ringen först; kroppen är sällan orsaken.

Ange kopplingen som du anger röret: material, tryckklass, tätning, sedan ändanslutning. En fackförening är en servicedel, så välj den för teknikern som öppnar den om tre år, inte bara för installatören som passar den idag.

Fackliga organ sitter i samma materialfamilj som rören, kopplingarna och ventilerna runt dem. Vårt beta-PPH-, PPN- och PVDF-sortiment täcker klasserna 1,0 MPa, 1,6 MPa och 6 MPa som dessa system använder, och produktionen backas upp av 81 patent från och med december 2024. Om du arbetar genom en linjelista och behöver bekräfta ett fackförbund, förseglings- eller slutkonfiguration, skicka ritningen och den med mellandetaljerna och kommer att matcha.
