Vilka är anslutningsmetoderna för β-PPH-kopplingar?

Översikt över anslutningsmetoder för β-PPH-kopplingar

Varje anslutningsmetod för β-PPH-kopplingar tjänar olika syften i ett plaströrsystem, och det rätta valet beror på rördiameter, arbetstryck och hur ofta skarven behöver öppnas för underhåll. Tabellen nedan sammanfattar de fyra metoder som vanligtvis specificeras av tillverkare och installatörer.

Hot-Melt Socket Fusion-anslutning

Socket fusion är den mest använda anslutningsmetoden för β-PPH-kopplingar i små och medelstora rörprodukter. Ett värmeverktyg smälter samtidigt den yttre ytan av röret och den inre hylsan på beslaget; när ytorna når ett plastiskt tillstånd, förs röret in i kopplingshylsan och hålls under lätt tryck tills smältan svalnar till en enda homogen kropp.

Nyckeltal som används av de flesta tillverkare är följande.

Eftersom fogen blir kemiskt sammansmält snarare än mekaniskt fastklämd, når en korrekt utförd hylsfog nästan samma vägghållfasthet som själva rörkroppen, vilket är anledningen till att det förblir standardvalet för solpaneler, halvledare och biokemiska rördragningar.

Stumfusionssvetsning för större diametrar

När diametrarna överstiger DN110, blir hylsverktyg opraktisk, så stumsvetsning tar över. De två rör- eller kopplingsändarna vänds plant med en roterande hyvel och pressas sedan mot en uppvärmd platta tills båda ytorna smälter jämnt. Plåten dras tillbaka och de två smälta ytorna pressas samman under kontrollerad kraft för att bilda en kontinuerlig strängsvets.

Stumsvetskopplingar med korta och förlängda hylsor, klassade till 1,0 MPa, väljs vanligtvis för huvudfördelningsrör, medan varianterna med förlängda hylsor ger ett längre smältgränssnitt för rörledningar som utsätts för vibrationer eller termisk cykling, såsom kylslingor för järnframställning.

β-PPH kopplingsserie efter anslutningstyp

Varje produkt nedan representerar en distinkt anslutningskonfiguration, från direkta hylsor till fläns- och armbågskopplingar, alla tillverkade enligt 1,0 MPa arbetstrycksstandarder.

Inre tand direktsocket passning

Socket Fusion

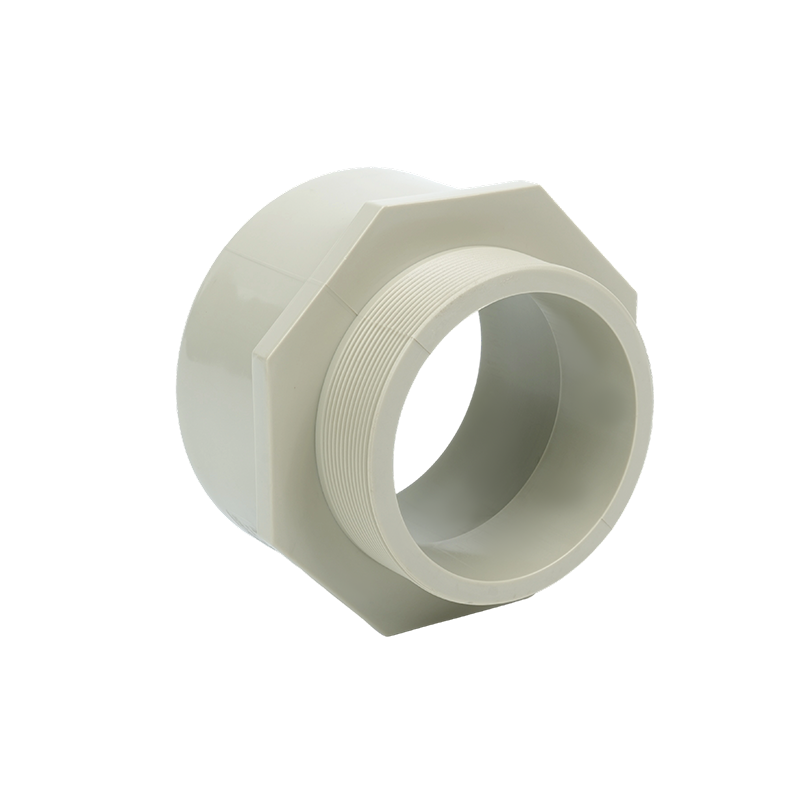

Extern tand direktpassning

Socket Fusion

45 graders armbågsfäste

Socket Fusion

90 graders armbågsfäste

Socket Fusion

Inbyggd flänskoppling

Flänsanslutning

Flänsanslutning för löstagbara skarvar

Flänsanslutningar specificeras varhelst en sektion av rörledningen måste öppnas upprepade gånger, till exempel vid ett ventilsystems inlopp, pumpsug eller filterhus. En integrerad flänshylsa smältbeslag smälts först till röret med hjälp av standardsmältningsprocessen, och en lös stödring tillsammans med bultar klämmer sedan ihop två flänsytor med en packning däremellan.

Eftersom smältfogen bär tryckbelastningen och de bultade ytorna endast ger kompression på packningen, kombinerar flänsbeslag styrkan hos en smält fog med bekvämligheten med en skruvad, avtagbar anslutning. Detta är det föredragna gränssnittet mellan β-PPH-rör och alla plastventiler installerade i ledningen.

Gängad unionsanslutning för åtkomst till underhåll

Kopplingskopplingar använder en design i tre delar: två kroppshalvor är vardera smälta eller gängade på rörändarna, och en mittmutter drar ihop de två halvorna mot en EPDM- eller FPM-tätningsring. Den här metoden kräver ingen värme vid anslutnings- eller frånkopplingsögonblicket, så den är att föredra vid instrumentkopplingar, provpunkter och utrustningsskidor som ser frekvent service.

Enkla honanslutningar med gängade ändar finns också tillgängliga för övergång av β-PPH-linjer till metall- eller PVC-rör, och dedikerade β-PPH till PVC-kopplingar utökar denna flexibilitet till system med blandade material som vanligtvis finns i akvarium, marina och farmaceutiska anläggningar.

Matcha anslutningsmetod till tryck och temperatur

Att välja en anslutningsmetod handlar inte bara om diameter. β-PPH-material har ett långvarigt arbetstemperaturområde på -20°C till 100°C och en korttidsgräns på 110°C, men tryckkapaciteten sjunker när temperaturen stiger. Vid 60°C sjunker det maximala drifttrycket till ungefär hälften av det nominella trycket, så anslutningsmetoden och väggtjockleken måste omprövas när temperaturen ökar.

Svetsparameterchecklista för pålitliga fogar

Oavsett vilken anslutningsmetod som används, spåras fogbrott nästan alltid tillbaka till förberedelse eller processkontroll snarare än själva beslaget. Följande checklista återspeglar den sekvens som de flesta tillverkare följer på plats.

• Ta bort olja, damm och rost från både röret och kopplingsytorna innan du påbörjar något smältarbete.
• Skär rörändarna rakt med ett dedikerat skärverktyg för att hålla de sammankopplade ytorna vinkelräta och gradfria.
• Håll värmeplattans temperatur mellan 210°C och 230°C så att materialet mjuknar utan att försämras.
• Behåll trycket i 8 till 12 sekunder efter sammanfogningen för att låta smältan fylla fogen jämnt.
• Tillåt minst 30 sekunders naturlig kylning innan du flyttar eller laddar fogen.
• Kör ett lufttäthetstest, till exempel en hydrostatisk eller heliumläckagekontroll, innan ledningen tas i bruk.
• Inspektera varje svetssträng för bubblor, sprickor eller ofullständig sammansmältning, och svetsa omedelbart igen om någon defekt upptäcks.

Varför anslutningskvalitet är viktigt för rörprodukter och ventilsystem

En β-PPH-rörledning är bara lika pålitlig som dess svagaste skarv. Eftersom β-PPH-kopplingar ofta paras ihop med plastventilkomponenter i solpanels-, halvledar-, kemikalie- och miljöskyddsledningar, kan en felaktigt smält eller undervriden skarv äventyra hela rörprodukternas nätverk, inte bara en enda anslutning. Att välja rätt metod för varje plats, följa dokumenterade svetsparametrar och verifiera varje skarv med ett trycktest är de tre metoderna som konsekvent skiljer långtidsinstallationer från upprepade underhållsanrop.
