FHT-gängor förklarade: GHT vs NPT vs BSP-standarder för plaströrkopplingar

En 3/4-tums invändig slanggänga kan se ut som en vanlig rörgänga, men det är den inte. När underhållsingenjören på en kemikaliedoseringsstation berättade att hans PPH-linje fortsatte att gråta vid slanganslutningen, var orsaken snabb att identifiera: någon hade gängat en FHT-svivel på en NPT-nippel. Planen stämde inte, och det fanns ingen bricka i leden. Reparationen tog fem minuter, men samma misstag upprepas i bruksrummen varje vecka. Att veta vad FHT-gängor är och vad de inte är, är det första steget mot läckagefria anslutningar i plaströrsystem.

Vad är en FHT-tråd egentligen?

FHT står för invändig slanggänga. Det är den kvinnliga versionen av den amerikanska trädgårdsslangens tråd, vanligen kallad GHT. Detta är stocharden som används på trädgårdsslangar, tvättmaskiners matningsledningar, bevattningstillbehör och ett brett utbud av vattenhanteringsutrustning. I industrianläggningar uppträder FHT på slangändar, filterhus, kemiska trumpumpar, doseringsskivor och två-i-ett adapterkopplingar.

Den vanligaste storleken är 3/4 tum med en stigning på 11,5 trådar per tum. Gängformen är rak, eller parallell, snarare än avsmalnande som NPT. En rak gänga kan inte täta genom att kilas in i honporten på samma sätt som en avsmalnande gänga gör. FHT-anslutningar är istället beroende av en platt elastomerbricka eller packning som komprimeras mellan de två ytorna när kopplingsmuttern dras åt.

Du kommer ofta att se adapterkopplingar som beskrivs som FHT med en 1/2-tums hanrörsgänga i ena änden och en 3/4-tums invändig slanggänga på den andra. Dessa adaptrar finns just för att slanggängor och rörgängor är olika standarder. De är en bro mellan två världar, inte en ersättning för någon av dem.

FHT vs NPT vs BSP: Tre trådar som ser likadana ut

Förvirringen börjar eftersom FHT, NPT och BSP alla kommer i en 3/4-tums nominell storlek, och för blotta ögat ser de nästan identiska ut. De största diametrarna är nära. Planen är det inte. En 3/4-tums NPT-gänga har 14 gängor per tum; en 3/4-tums BSP-gänga har också 14 gängor per tum; en 3/4-tums FHT-gänga har endast 11,5 gängor per tum. Den skillnaden räcker för att göra dem oförenliga.

Viktiga skillnader mellan de tre 3/4-tums gängstandarderna förväxlas oftast på anläggningsplatser.
Tråd standard Fullständigt namn Form Förseglingsmetod 3/4-tums tonhöjd Typisk användning
FHT / GHT Invändig slanggänga / Trädgårdsslanggänga Parallellt Elastomerbricka eller packning 11,5 TPI Slangar, spolning, bevattning, apparatledningar
NPT Nationell rörtråd Avsmalnande Gänga-till-gänga kil med tejp eller tätningsmedel 14 TPI Processrör, tryckluft, plastdelar
BSP British Standard Pipe Parallellt (BSPP) or tapered (BSPT) Tätningsmedel eller limmad bricka 14 TPI Europeiska och asiatiska ventiler och utrustning

Eftersom NPT och BSP 3/4-tums gängor delar samma stigning, kan en NPT-hane börja i en BSP-hona och kan till och med kännas som en passform. FHT sitter helt utanför den familjen. Att tvinga en FHT-koppling på en NPT- eller BSP-han korsgängar kopplingen, skadar plastgängor och skapar en läckagebana som tejp ensam inte kan fixa.

0 0.2 0.4 0.6 0.8 1.0 1,0625" 1 050" 1,041" FHT / GHT NPT BSP Stora diametrar är nära; tonhöjd är inte

Nominella huvuddiametrar på 3/4-tums FHT-, NPT- och BSP-gängor i tum.

Det finns en annan fälla. En 3/4-tums FHT-mutter kan snurra fritt på en 3/4-tums NPT-hane för ett varv eller två och sedan stanna. En operatör kan läsa det motståndet som en tätning och fortsätta att dra åt. Med plastbeslag skapar överdragning inte en tätning; det skapar stresssprickor som visar sig veckor senare som ett långsamt dropp.

Där FHT-gängor förekommer i plaströrsystem

FHT är i grunden en slangstandard, så den visas vid gränsen mellan en flexibel slang och en fast linje: spolstationer, kylvattendroppar, anslutningar för omvänd osmos, solvärme spolportar, saltvattenslingor i akvariet, kemiska doseringsskidor och neutraliseringstankar. Det är exakt de applikationer där plaströr är specificerad för korrosionsbeständighet, ren hantering och lång livslängd.

På de flesta av dessa platser är den fasta sidan av anslutningen en plastledning som är förenad med hylsa fusion, butt fusion eller flänsar, medan slangsidan bär en FHT-svängmutter. Den korrekta övergången är en specialtillverkad adapter som för in slangstandarden i den rörstandard som används av resten av linjen. Att köpa en gängad plastbeslag utan att först bekräfta vilken gängstandard utrustningen förväntar sig är ett av de vanligaste upphandlingsmisstagen vid anläggningsunderhåll.

Rätt sätt att specificera en gängad anslutning

Den praktiska regeln för alla gängade anslutningar är enkel: identifiera båda sidorna innan du beställer eller monterar, och matcha tätningsmetoden med gängformen.

Regel 1: Tvinga aldrig FHT på NPT eller BSP

Olika stigning gör att gängorna aldrig kommer att passa. Om delarna inte greppar smidigt för hand inom de första två varven, stanna och kontrollera standardmarkeringarna på båda komponenterna.

Regel 2: Använd brickan, inte bara tejp

FHT tätar genom komprimering av en elastomerbricka. PTFE-tejp på en parallell gänga kan hjälpa till att fylla mindre tomrum, men det är inte en ersättning för en ny, korrekt storleksbricka.

Regel 3: Respektera plastbeslagets tryckklass

Gängade plastkopplingar är vanligtvis klassade till samma tryckklass som röret, vanligtvis 1,0 MPa eller 1,6 MPa. Gängor minskar den effektiva väggtjockleken vid fogen, så välj en koppling som är klassad för linjetrycket, inte en slumpmässig koppling från reservdelsbehållaren.

Regel 4: Design för demontering

En gängad anslutning väljs när någon behöver ta isär ledningen för pumpunderhåll, filterbyte eller slangbyte. Det är just därför gängstandarden spelar roll: skarven måste göras om många gånger utan att skaka, korsgänga eller tappa brickan.

20 % gängad
  • Socket fusion 40%
  • Butt fusion 25%
  • gängad 20%
  • Flänsad 15 %

Illustrativ distribution av skarvmetoder i en typisk kemisk ledningsslinga. Gängade anslutningar är en minoritet av skarvarna, men de klarar det mesta av demonteringen.

Att välja rätt gängad plastbeslag

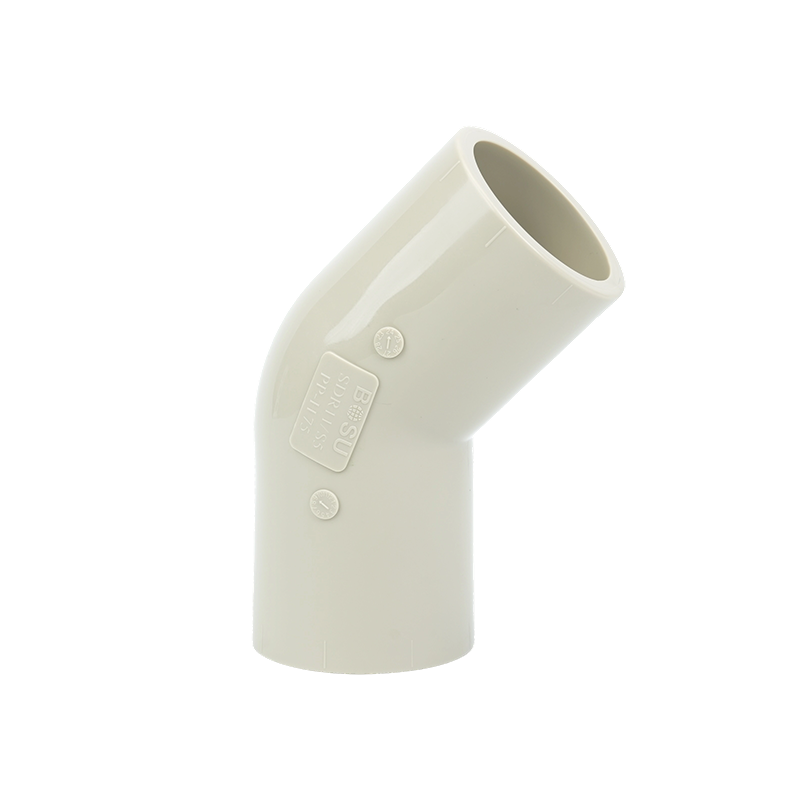

När gängstandarden är fastställd är nästa beslut material och geometri. För β-PPH-linjer, PPH utvändigt gängade raka beslag and PPH invändiga gängade raka beslag ger en ren övergång från en smält PPH-rörände till en bult- eller sockelport. Samma tillverkningsserie omfattar armbågar, T-stycken, korsningar, reducerande beslag, flänsadaptrar och blindflänsar, så att en hel gren kan hållas i ett material och en tryckklass.

β-PPH Internal Thread Straight Short Butt-Weld Fitting Manufacturer, Supplier - β-PPH invändig gänga rak kort stumsvetskoppling Tillverkare, leverantör - Som Kina β-PPH invändig gänga rak kort stumsvetskoppling tillverkare och leverantör, erbjuder Jiangsu Leiting Precision New Material ... Visa produkt → β-PPH External Thread Straight Short Butt-Weld Fitting Manufacturer, Supplier - β-PPH utvändig gänga rak kort stumsvetskoppling Tillverkare, leverantör - Som Kina β-PPH utvändig gänga rak kort stumsvetskoppling tillverkare och leverantör, erbjuder Jiangsu Leiting Precision New Material ... Visa produkt →

För tjänster med högre temperatur eller hög renhet finns PVDF- och PPN-versioner tillgängliga med matchande hylsa fusion eller korta stumsvetsfogar. När du väljer, kontrollera om gängorna är gjutna eller bearbetade. Gjutna trådar bevarar polymerens molekylära orientering och undviker hackeffekten av ett bearbetat snitt, vilket spelar roll när linjen upplever cykliskt tryck eller termisk expansion.

Kontrollera även packningsmaterialet. EPDM passar vatten och många syror; FPM motstår oljor, bränslen och högre temperaturer; PTFE-fodrade packningar ger kemisk tröghet. En packning som är kemiskt inkompatibel med processvätskan är en vanlig och lätt förbisedd orsak till för tidigt gråt vid gängade plastförband.

Vanliga frågor

Är 3/4-tums FHT samma sak som 3/4-tums NPT?

Nej. De delar en nominell storlek men skiljer sig i stigning (11,5 TPI mot 14 TPI), i form (parallell kontra avsmalnande) och i tätningsmetod (bricka kontra gänga-till-gänga-kontakt). De är inte utbytbara.

Kan jag ansluta en FHT-slang direkt till ett PPH-rör?

Endast om röret slutar i en kompatibel gängad koppling eller adapter. En vanlig PPH-rörände har ingen gängform, så du behöver en koppling som kombinerar en hopfogad skarv på ena sidan och rätt invändig eller utvändig slanggänga på den andra.

Vad är skillnaden mellan FHT och GHT?

Funktionellt ingen. GHT är det gemensamma namnet för den amerikanska trädgårdsslangens tråd; FHT specificerar den kvinnliga versionen av samma standard. Båda använder samma 3/4-tums, 11,5 TPI, parallellgängade form.

Ska jag använda PTFE-tejp på en FHT-anslutning?

Tejp kan smörja gängorna och fylla små luckor, men den primära tätningsmekanismen för FHT är elastomerbrickan. Byt först ut en sliten bricka och behandla tejpen som ett sekundärt hjälpmedel snarare än huvudtätningen.

FHT-trådar är en liten men ökänd detalj i växtrör. När du väl känner till de tre egenskaperna som definierar dem, den parallella formen, stigningen på 11,5 TPI och den brickbaserade tätningen, kan de flesta anslutningsfel diagnostiseras på några minuter istället för efter en helg av gråtande läckor. För gängade plastbeslag gäller samma disciplin: matcha standarden, matcha tryckklassen och välj ett beslag som håller materialet kontinuerligt över fogen. Om du planerar en ny linje eller eftermonterar en befintlig, kontakta vårt ingenjörsteam med din gängtyp och linjestorlek, så hjälper vi dig att välja rätt PPH-, PPN- eller PVDF-kopplingar för applikationen.
